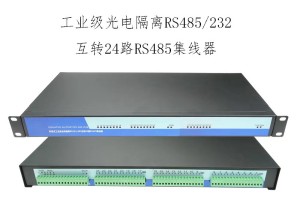

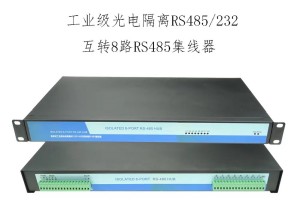

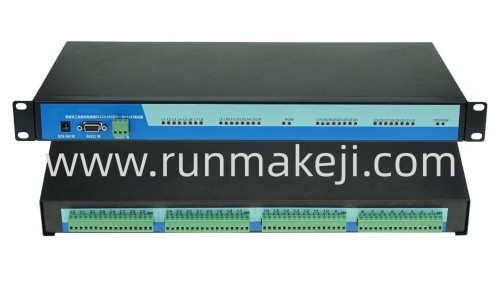

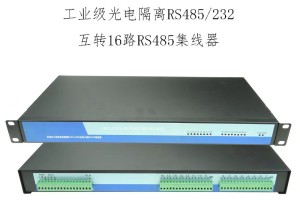

工業級光電隔離RS485/232互轉雙向8/16/24口RS485集線器(HUB)1U機架式
一、產品概述
本產品是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS,為了保證數據通訊的安全可靠RS-485接口端采用光電隔離技術,防止雷擊浪涌引入轉換器及設備,內置的光電隔離器及600W浪涌保護電路,能夠提供2500V的隔離電壓,可以有效地抑制閃電(Lighting)和ESD,同時可以有效的防止雷擊和共地干擾,供電采用外接開關電源供電,安全可靠,非常適合戶外工程應用。在RS-485工作模式,采用的判別電路能夠自動感知數據流方向,并且自動的切換使能控制電路,輕松解決RS-485收發轉換時延問題。RS-485接口傳輸距離大于1200米、性能穩定。廣泛用于安防監控系統,門禁系統,停車場管理系統,高速公路收費系統,道路監控系統及電力采集系統中,是一款性能卓越,價格優良的數據接口轉換產品。
RS-485HUB提供星型RS-485總線連接。各端口都具有短路、開路保護。光電隔離2500V,用戶可以輕易改善RS-485總線結構,分割網段,提高通信可靠性,有效縮短了網絡(luò )的維護時間。合理的利用RS-485HUB可以助您設計出獨特的高可靠的RS-485系統。
二、性能參數:
1、接口特性:接口兼容EIA/TIA的RS-232C、RS-485、MODBUS RTU485標準
2、電氣接口:輸入端RS-232,RS485接口為接線端子,輸出端485接口為多位接線端子。
3、傳輸介質:雙絞線或屏蔽雙絞線。
4、工作方式:異步半雙工
5、工作電源:9-30V DC/1A
6、信號指示:電源(PWR)、發送(TXD)、多路路接收指示燈(485-1 ~ 485-N)
7、隔離度:隔離電壓2500VRMS500VDC連續DC/DC模塊
8、傳輸速率:115.2K-300BPS
9、保護等級:RS-232接口±15KVESD保護RS-485接口每線600W的雷擊浪涌保護
10、傳輸距離:0-3公里(115.2K-300BPS)
11、使用環境:-40℃到85℃,相對濕度為5%到95%
12、產品尺寸:寬*高*深為443*45*205mm
本產品是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS,為了保證數據通訊的安全可靠RS-485接口端采用光電隔離技術,防止雷擊浪涌引入轉換器及設備,內置的光電隔離器及600W浪涌保護電路,能夠提供2500V的隔離電壓,可以有效地抑制閃電(Lighting)和ESD,同時可以有效的防止雷擊和共地干擾,供電采用外接開關電源供電,安全可靠,非常適合戶外工程應用。在RS-485工作模式,采用的判別電路能夠自動感知數據流方向,并且自動的切換使能控制電路,輕松解決RS-485收發轉換時延問題。RS-485接口傳輸距離大于1200米、性能穩定。廣泛用于安防監控系統,門禁系統,停車場管理系統,高速公路收費系統,道路監控系統及電力采集系統中,是一款性能卓越,價格優良的數據接口轉換產品。
RS-485HUB提供星型RS-485總線連接。各端口都具有短路、開路保護。光電隔離2500V,用戶可以輕易改善RS-485總線結構,分割網段,提高通信可靠性,有效縮短了網絡(luò )的維護時間。合理的利用RS-485HUB可以助您設計出獨特的高可靠的RS-485系統。
二、性能參數:
1、接口特性:接口兼容EIA/TIA的RS-232C、RS-485、MODBUS RTU485標準
2、電氣接口:輸入端RS-232,RS485接口為接線端子,輸出端485接口為多位接線端子。
3、傳輸介質:雙絞線或屏蔽雙絞線。
4、工作方式:異步半雙工
5、工作電源:9-30V DC/1A
6、信號指示:電源(PWR)、發送(TXD)、多路路接收指示燈(485-1 ~ 485-N)
7、隔離度:隔離電壓2500VRMS500VDC連續DC/DC模塊
8、傳輸速率:115.2K-300BPS
9、保護等級:RS-232接口±15KVESD保護RS-485接口每線600W的雷擊浪涌保護
10、傳輸距離:0-3公里(115.2K-300BPS)
11、使用環境:-40℃到85℃,相對濕度為5%到95%
12、產品尺寸:寬*高*深為443*45*205mm
